Среди всех построек частного сектора деревянный дом — самая уязвимая цель для молнии. Не потому, что молния бьёт в него чаще (нет, геометрия для всех одинакова), а потому, что цена удара выше. Каменный дом после прямого попадания чаще всего ремонтируют. Деревянный — иногда не успевают.

Здесь работает жёсткая физика: канал молнии разогрет до ~30 000 °C, а дерево воспламеняется при ~300 °C. Разница в сто раз. Поэтому молниезащита деревянного дома строится по особому принципу, которого нет у кирпичных и бетонных домов: ток молнии не должен касаться дерева вообще — ни напрямую, ни искрой через стену.

В этом разборе — как устроена изолированная молниезащита деревянного дома, что такое расстояние разделения и как его считать, когда ставить отдельно стоящий молниеотвод и чем отличается система для сруба, бруса, каркасника и дома из СИП-панелей. От завода, который производит и крепёж, и заземление — и знает, где дерево прощает ошибки, а где нет.

Чтобы понимать, от чего защищаемся, разберём, что происходит при ударе. Сценарий обычно разворачивается не так, как показывают в кино.

Прямой удар в дом без защиты. Влага в древесине мгновенно вскипает — бревно раскалывает с треском, выбросом щепы и пара. Дальше ток ищет выход: через обрешётку, проводку, металлические элементы кровли, печную трубу. Каждая «переправа» тока с металла на дерево или обратно — это искра внутри конструкции. Дым тлеющего утеплителя полезет уже через минуты, открытый огонь — следом.

Удар в дерево рядом с домом. Высокая сосна у крыльца — не молниеотвод, а его плохая имитация: ток раскалывает ствол, частично перескакивает на дом, ставит напряжение на проводах и трубах. Пожар от удара молнии в деревянный дом в дачных посёлках часто начинается именно с соседнего дерева.

Удар в линию электропередачи. Перенапряжение заходит в дом по проводам — сгорает техника, искрият розетки. Для деревянного дома это не «мелкий» сценарий: искра внутри стены из горючего материала — тот же пожар.

Таблица 1. Почему дерево + молния — худшая пара

Отсюда и главные вопросы, на которые отвечает эта страница: куда девать ток, чтобы он не встретился с деревом, и как построить систему, которая не станет сама источником искр.

У каменного дома проводник молниезащиты спокойно лежит на стене — бетон току не «противопоставляет» ничего драматичного. У деревянного всё иначе. Любой контакт горячего проводника с горючей стеной, любой зазор меньше требуемого — это риск искрового разряда прямо в толщу бревна.

Поэтому для дерева придумали изолированную молниезащиту. Идея простая и красивая: всю токонесущую часть системы — молниеприёмник и токоотвод — отделяют от дома либо воздухом, либо специальной изоляцией, рассчитанной на импульсное напряжение молнии. Ток идёт по своей дороге, дом стоит рядом — но не «участвует».

Изолированные молниеприёмники на доме — это стержни на изоляционных стойках и изолированные токоотводы, у которых вокруг проводника есть оболочка, выдерживающая импульс. Альтернатива — увести всю систему с дома на участок: отдельно стоящий молниеотвод для деревянного дома, мачта в паре метров от стен, зона защиты которой накрывает и дом, и двор.

А то, как обычно делают «по привычке» — голый проводник на кронштейнах прямо по бревну — называется неизолированной молниезащитой. Для каменных фасадов это норма. Для деревянного дома — компромисс с риском, и дальше объясним почему, с формулой.

Главное понятие изолированной молниезащиты — расстояние разделения S: минимальный зазор между проводником с током молнии и любой другой конструкцией дома, при котором искра не перескочит. Оно считается по методике СО 153-34.21.122-2003 и МЭК 62305-3:

S = (k_i / k_m) · k_c · l

где:

k_i — коэффициент уровня защиты: уровень I — 0,08; II — 0,06; III и IV — 0,04

k_m — коэффициент материала: воздух — 1; для горючих материалов расстояние не уменьшаем

k_c — коэффициент распределения тока: один спуск — 1; два спуска — 0,66; три и более — 0,44

l — длина проводника от расчётной точки до ближайшего заземлителя, м

Считаем для типового сруба: дом 8×10 м, конёк 6 м, уровень защиты III (стандарт для частного дома), один спуск, длина проводника до земли ≈ 15 м:

S = 0,04 × 1 × 15 = 0,6 метра

Даже с двумя спусками (k_c = 0,66): S ≈ 0,4 метра.

Вот теперь можно честно ответить на неудобный вопрос: держатель с воздушным зазором в 2–5 см — этого хватает? Нет. Голый проводник на стене деревянного дома всегда ближе к дереву, чем требует расчёт. Именно поэтому для дерева существует только три честных схемы — и все три ниже.

Таблица 2. Сравнение схем молниезащиты деревянного дома

Молниеприёмник стоит на доме, но не «лежит» на кровле, а поднят на изоляционных стойках. Токоотвод — изолированный проводник, оболочка которого рассчитана на импульсное напряжение молнии, поэтому требуемое расстояние разделения обеспечивается самой изоляцией, а не полуметровым зазором от стены. Ток от конька до земли идёт по своей «гермодороге» и с деревом не встречается.

Когда выбираем эту схему: дом со свежей дорогой отделкой, плотная застройка, нет желания ставить мачту, кровля мягкая или металлическая. Самый частый выбор для сруба и дома из бруса.

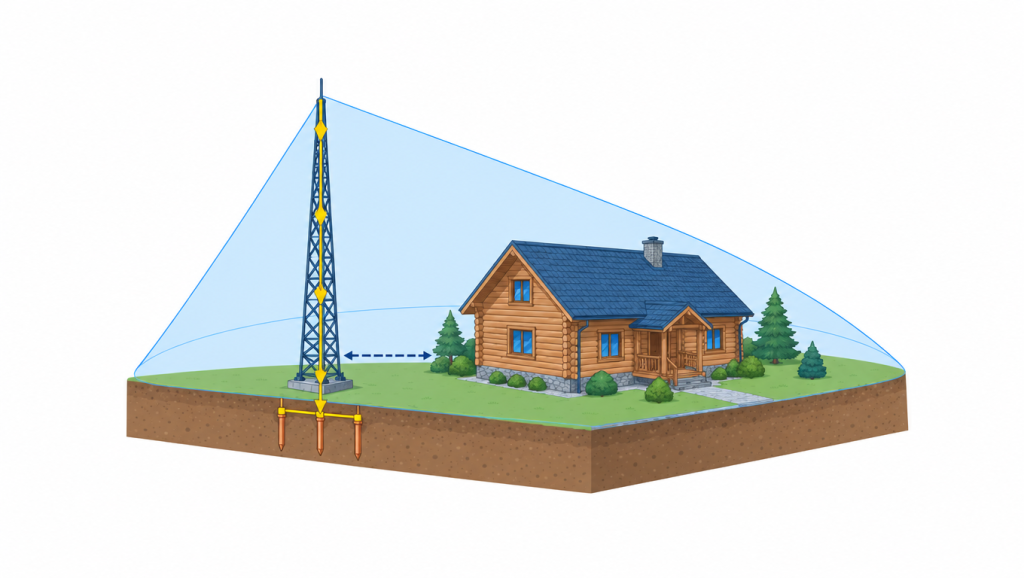

Молниеприёмная мачта стоит на участке, её стержень выше конька, а зона защиты накрывает дом, двор и постройки. Ток никогда не приходит на дом — вообще. Это идеал безопасности для дерева: сруба, каркасника, дома из СИП-панелей, дома с печным отоплением.

Правила простые:

мачту ставим так, чтобы конус зоны защиты накрыл весь дом — как считать, показано в разделе про частный сектор, для стержневого приёмника h₀ = 0,92·h, r₀ = 1,25·h;

от токоотвода мачты до стен и подземных коммуникаций выдерживаем расстояние разделения — на практике для типовых коттеджных мачт ориентир от 3–5 м от дома, точную цифру даёт расчёт;

заземлитель мачты — собственный контур, замеряется отдельно.

Если фундамент под мачту на участке не вписывается — есть настенные держатели и другие способы установки, их разбор мы сделали на странице про беседки и навесы → [/basseyn-besedka/]

Картинку надо сделать более коррекьной. Такую фату точно никто ставить не будет )))) Говорим прямо: на деревянном доме мы эту схему не рекомендуем, но знаем, как она делается правильно — и иногда заказчик осознанно её выбирает из-за бюджета. Правильно — это значит: держатели с максимальным воздушным зазором по всей трассе есть норматив, минимум два спуска (снижает k_c и расстояние разделения), проводник максимально далеко от дверей, окон есть норматив и внутренних металлических трасс, связь с общим контуром через испытательный зажим. Это система снижения риска, а не elimination — и мы всегда проговариваем это до проектирования, а не после пожара.

Все они — «деревянные», но горят и ведут себя под ударом по-разному. Отсюда различия в системе.

Таблица 3. Тип постройки → особенности молниезащиты

Отдельно про молниезащиту каркасного дома: внутри его стен — непрерывный слой утеплителя, который тлеет скрытно и горит отлично ( а если из негорючего материала? что большинство на рынке). Искра, «перебежавшая» внутрь каркасной стены, — самый коварный сценарий из всех. Поэтому для каркасников и СИП мы из трёх схем честно рекомендуем две: изолированную и мачту.

Про молниезащиту дома с деревянным фасадом — планкен, имитация бруса, фахверк — правило то же, что для сруба: фасад горючий, значит считаем расстояние разделения и выбираем изолированную схему, независимо от материала стен под обшивкой.

Классическая пара загородной архитектуры — сруб под мягкой черепицей. И это случай, когда схема молниезащиты упирается ещё и в технологию кровли: битумная поверхность не терпит сквозных отверстий.

Молниезащита деревянного дома с мягкой кровлей собирается так:

стержневые молниеприёмники на коньке и хребтах — на подставках, крепящихся к коньковому брусу через накладку, без разрушения покрытия;

проводник по конькам на держателях с клеевым или закрытым основанием, каждый узел герметизируется;

если кровля пологая и большая — молниеприёмная сетка на клеевых/балластных держателях, мембрану не пробиваем;

изолированный токоотвод вниз — если выбрана изолированная схема.

Всё это — из нашего каталога: держатели под мягкую кровлю мы производим сами и знаем разницу между «крепим к обрешётке насквозь» и «крепим так, что через десять лет ни одного пятна».

Токоотвод должен куда-то приходить — и здесь без контура никак. Контур заземления деревянного дома устроен по тем же правилам, что у каменного: треугольник, модульно-штыревой ствол или поверхностная полоса — выбор решает грунт и площадка, а не материал стен. Нормы, формулы, сопротивление 4/30 Ом и схема TN-C-S с повторным заземлением на вводе — всё подробно разобрано на странице про дома из блоков и бетона → [/chastnyy-dom/]

Три момента, актуальных именно для дерева:

Дерево само по себе ничего не заземляет. Сруб — не заземлитель и не проводник: все «заземление через углы сруба» — мифы. Только металлический контур в грунте.

Соединение молниезащиты и электрики дома. Токоотвод подключается к общему заземляющему устройству через испытательный зажим — без «отдельного уголка в огороде», который создаёт разность потенциалов и, опять же, искры.

УЗИП — не опция. Перенапряжение по проводам заходит в деревянный дом каждую грозу, независимо от громоотвода. Для горючего дома искра в щитке — тот же уровень угрозы, что прямой удар. Комплект мы всегда собираем с УЗИП класс 1+2 во вводном щитке → [/uzip/]

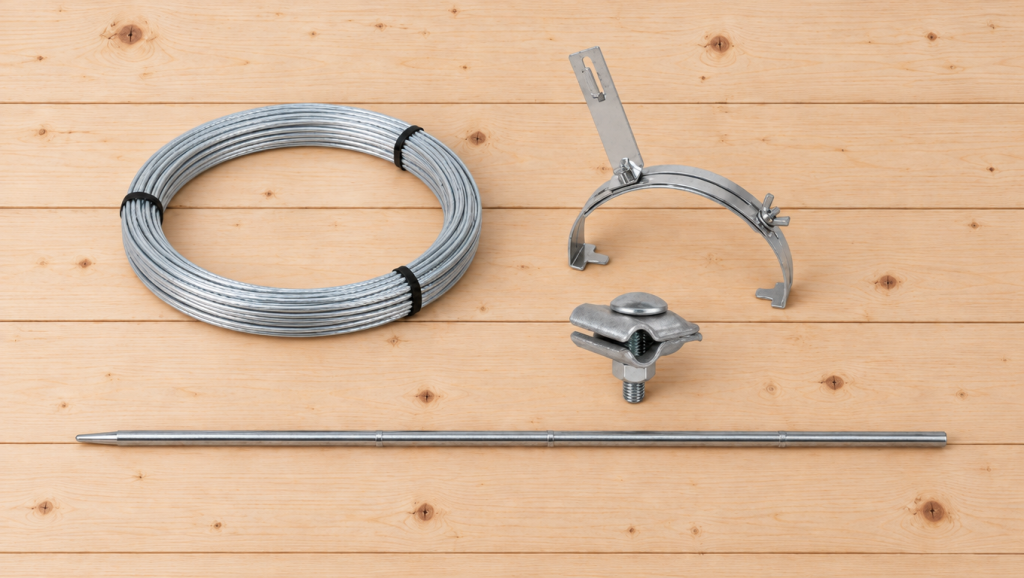

Таблица 4. Состав комплекта (изолированная схема)

Для схемы с мачтой состав меняется: приёмная мачта нужной высоты, основание или настенный держатель, собственный заземлитель. Для схемы с неизолированным токоотводом — держатели с воздушным зазором и усиленная схема спусков. Все три варианта собираем на своём производстве: стойки, зажимы, держатели и штыри — наша заводская линейка, с паспортом и гарантией.

Расчёт. Присылаете фото дома и адрес — получаем тип постройки, кровлю, грунт. Считаем зону защиты или расстояние разделения, предлагаем схему: изолированная или мачта. Проект входит в комплект.

Комплект с завода. Под вашу кровлю и ваш грунт, ничего докупать не нужно.

Монтаж — 1–2 дня. Без «мокрых» процессов и лишних отверстий в кровле; крепёж в дерево — только по технологии, с учётом усадки сруба.

Замер и протокол. Сопротивление контура — цифрой и документом.

Сервис. Осмотр соединений раз в несколько лет и после мощных гроз.

Монтаж молниезащиты деревянного дома по цене отличается от каменного дома в основном схемой: изолированные компоненты дороже обычных, мачта — дороже стоек. Зато комплект от производителя дешевле розничной сборки той же спецификации — без посредников в цепочке. Точную цифру покажет подбор за 2 минуты.

Половина запросов по этой теме — «громоотвод для деревянного дома своими руками». Честный ответ такой.

Можно своими руками: заземление — копать, забивать штыри, обвязывать полосу по нашей схеме; монтаж на готовом проекте — когда схема раскладки и спецификация уже у вас на руках.

Нельзя «на глаз»: выбирать схему и трассу. Именно на дереве самодеятельность стоит дороже всего — самодельный громоотвод с голым проводником, прикрученным к бревну, — это не защита, а проводник тока внутрь дома. Разница в цене между самоделкой и готовым комплектом с инструкцией — как у одного похода в строительный магазин; разница в последствиях — несопоставима.

Голый проводник на бревне «как у всех». Для дерева не существует «как у всех» — есть расчёт расстояния разделения.

Молниезащита без УЗИП. Перенапряжение по проводам — самый частый сценарий пожара, и от него громоотвод не спасает.

Сосна-«молниеотвод». Дерево у стены не защищает дом, а раскалывается и переносит часть удара на кровлю. Высокие деревья — отдельная строка расчёта.

Крепёж в обшивку, а не в несущее дерево. Вагонка и имитация бруса не держат нагрузку и не рассчитаны на держатели.

Мачта вплотную к дому. Зона защиты накрыла — а расстояние разделения от токоотвода до стен не выдержано: перевернули защиту в риск.

Контур заземления, нормы 4/30 Ом, TN-C-S — полная база по заземлению частного дома → [/chastnyy-dom/]

Металлическая кровля на деревянном доме — отдельные правила для металлочерепицы и фальца → [/kottedzh-metallicheskaya-krovlya/]

УЗИП для частного дома — второй контур защиты, обязательный для горючих стен → [/uzip/]

Все объекты частного сектора — баня, дача, гараж, беседка на одной странице → [/primenenie/chastnyy-sektor/]

Можно ли крепить токоотвод прямо к бревну?

По расчёту расстояния разделения — нет: для типового сруба требуется зазор 0,4–0,6 м откуда такие данные?, который на стене не выдержать. Рабочие решения — изолированный токоотвод или отдельно стоящая мачта. Держатели с зазором в пару сантиметров снижают риск, но не закрывают его.

Деревянный дом притягивает молнию чаще?

Нет. Молнию «выбирает» самая высокая точка не факт, а не материал. Просто последствия удара по дереву тяжелее — поэтому и система требуется строже.

Что лучше для сруба: изолированная система или мачта?

Оба варианта безопасны. Мачта даёт максимум отрыва тока от дома и заодно защищает участок, но требует места и расчёта зоны. Изолированная система аккуратнее внешне и не занимает участок. Решает расчёт и ваш участок — на подборе предложим оба варианта с ценами.

Громоотвод нужен, если рядом высокие сосны?

Сосны — не молниеприёмник: ток раскалывает ствол и частично уходит в дом и провода. Деревья выше конька учитываются в расчёте как фактор риска, а не как замена системе.

СИП-панели — правда, что им нужен только отдельный молниеотвод?

Для СИП мы считаем безопасными две схемы: изолированную на доме и мачту. Неизолированный проводник по панели с ОСБ и пенополистиролом — риск искры в самый горючий пирог из существующих.

Как часто проверять систему?

Осмотр соединений — раз в несколько лет и после особо сильных гроз; замер сопротивления заземлителя — по протоколу. Для деревянного дома обслуживание не формальность: ослабленный узел на горючей стене — именно то, что чинят заранее.

Тип постройки, кровля, грунт — по трём данным подберём схему (изолированная или мачта), посчитаем зону защиты и расстояние разделения, назовём цену с монтажом. Наш завод — наши расчёты — наша гарантия.
