Введение
Ток молнии — десятки и сотни тысяч ампер, а в канале разряда около 30 000 °C: почти в пять раз горячее поверхности Солнца. Дом, в который бьёт молния, «принимает» удар молча: короткая вспышка, раскат грома — и дальше разборки с кровлей, проводкой и пожаром.
Хорошая новость: защита дома от молнии — это не магия и не экзотика. Это система из трёх понятных элементов, которую считают по формулам из нормативов и собирают за один день. Ниже — всё, что нужно знать владельцу: нужна ли молниезащита частному дому, как она устроена, как считается и сколько стоит.
А если читать некогда — за 2 минуты подберём готовый комплект под вашу кровлю, стены и грунт.
Нужна ли молниезащита частному дому — короткий честный ответ
Самый частый аргумент «против»: молния бьёт в конкретный дом раз в сто лет, зачем тратиться? Формально — правда. Но эту математику ломают три вещи.
Во-первых, «раз в сто лет» — это среднее по больнице. Для невысокого дома в низине — может, и раз в двести. А для высокого коттеджа на открытом месте цифры совсем другие.
Статистика говорит лишь о средней вероятности события за год. Молния вполне может ударить завтра, а может не ударить и за следующие сто лет.
Во-вторых, молния бьёт не только в дом. Разряд в дерево у забора, в столб или в землю рядом создаёт перенапряжение, которое по проводам заходит в розетки.
В-третьих, цена ошибки несопоставима с ценой защиты.
Оценка числа ударов в год (упрощённый пример): N = (S + 6H) · (L + 6H) · n · 10⁻⁶, где S и L — размеры дома, H — высота, n — плотность ударов молнии на км² в год. Для точного расчёта используют применимые нормативные методики.
Таблица 1. Примеры оценки для трёх объектов
| Объект | Габариты | Расчётное N при n = 3 |
|---|---|---|
| Дачный домик | 6×6 м, высота 5 м | 0,0039 в год |
| Типовой дом | 10×12 м, высота 8 м | 0,0104 в год |
| Коттедж с трубой/мачтой | 12×15 м, высота 15 м | 0,0321 в год |
Чем выше и «открытее» объект, тем выше риск прямого удара. Внешнюю защиту важно дополнять защитой от перенапряжений внутри.
Из чего состоит система молниезащиты для дома: 3 элемента
Самое простое объяснение: молниезащита — это «водосток для молнии». Разряду дают дорогу, по которой он уходит в землю.
Молниеприёмник принимает удар первым. Для частного дома это обычно стержень или мачта, для больших кровель — сетка.
Токоотвод проводит ток от приёмника к заземлителю. Его прокладывают по рассчитанной трассе, избегая опасных изгибов.
Заземлитель рассеивает ток в грунте; параметры проверяются измерениями.
Таблица 2. Элементы системы
| Элемент | Задача | Что есть в каталоге |
|---|---|---|
| Молниеприёмник | Принять удар | Стержни, мачты, сетка |
| Токоотвод | Провести ток | Оцинкованные проводники |
| Заземлитель | Рассеять ток | Модульно-штыревые комплекты, полоса |
| Соединители и держатели | Надёжно закрепить элементы | Зажимы и кронштейны под различные покрытия |
Крепёж — критичная часть: неправильно выбранные держатели могут повредить кровлю или не удержать проводник.
Внешняя и внутренняя молниезащита частного дома — чем отличаются
Внешняя молниезащита — молниеприёмник, токоотводы и заземлитель. Её задача — принять прямой удар и безопасно провести ток в землю.
Внутренняя молниезащита — УЗИП, уравнивание потенциалов и согласованное заземление электроустановки. Она снижает опасность перенапряжений.
Таблица 3. Два контура одной системы
| Критерий | Внешняя | Внутренняя |
|---|---|---|
| Состав | Молниеприёмник, токоотводы, заземлитель | УЗИП, уравнивание потенциалов |
| Задача | Защита от прямого удара | Снижение опасных перенапряжений |
| Расположение | Кровля, фасад, грунт | Электрощиты, инженерные сети |
Токоотводы по кровле: от молниеприёмника до спуска
Проводник ведут по кровле к месту спуска коротким маршрутом — без петель, резких перегибов и свободно висящих участков. На фальце используют зажимные держатели без сверления листа, на черепице — крепёж под профиль, на мембране — совместимые опоры.
Опуски токоотводов по водосточным трубам
Токоотвод можно проложить вдоль водосточной трубы, закрепив самостоятельный проводник специальными держателями. Сама труба не считается автоматически пригодным токоотводом. Предусматривают доступный испытательный зажим.
Токоотвод в водоотводной цепи: оцинкованный стальной трос
Если вместо трубы установлена водоотводная цепь, возможность совмещения определяют проектом. Необходим непрерывный проводник, соответствующий требованиям к компонентам молниезащиты. Контакт между звеньями цепи не заменяет токоотвод.
Активная или пассивная молниезащита: что выбрать
Пассивная молниезащита — стержни, тросы и сетки, зоны защиты которых рассчитывают по нормативным методикам. Активная молниезащита использует специальные молниеприёмники, для которых заявляется увеличенная зона защиты.
Выбор системы требует проверки применимости стандартов, проекта и документов на оборудование. При этом токоотводы, заземление и защита от перенапряжений остаются необходимыми.
Для частного дома обычно рассматривают пассивную систему, рассчитанную под геометрию здания и требуемый уровень защиты.
Категория молниезащиты частного дома: какой уровень нужен
В документах встречаются категории и уровни молниезащиты. Выбор зависит от оценки риска, назначения объекта и применимого норматива.
Таблица 4. Уровни защиты
| Уровень | Ориентировочная надёжность перехвата | Примечание |
|---|---|---|
| I | 0,98 | Повышенные требования |
| II | 0,95 | Повышенные требования |
| III | 0,90 | Часто рассматривается для обычных зданий |
| IV | 0,80 | Выбирается по результатам оценки риска |
Для частного дома уровень не назначают только по типу здания: его определяют расчётом с учётом конкретных условий.
Расчёт молниезащиты частного дома: зона защиты
Молниеприёмник защищает определённую расчётную область. Нужно учесть конёк, трубы, антенны, крыльцо и другие выступающие части.
Для одной из нормативных моделей зоны защиты одиночного стержневого молниеотвода используют параметры h₀, r₀ и rₓ. Коэффициенты зависят от выбранной зоны, высоты молниеотвода и нормативной методики — универсальной формулы для всех случаев нет.
Пример для иллюстрации геометрии: дом 10×12 м, конёк на высоте 6 м, стержень на мачте. Высоту и число молниеприёмников подбирают так, чтобы защищаемый объём полностью попадал в расчётную зону.
Точный расчёт выполняется по проекту с учётом уровня защиты, рельефа и соседних объектов.
Молниезащита дома под ключ: проект, монтаж и цена
1. Подбор и расчёт. Вы присылаете размеры и фотографии дома, информацию о кровле и стенах — специалисты подбирают решение.
2. Комплект с завода. Поставка компонентов и крепежа под выбранную систему.
3. Монтаж. Продолжительность зависит от сложности объекта, доступности кровли и объёма работ.
4. Проверка. Осмотр, необходимые измерения и оформление документации.
5. Обслуживание. Периодические проверки и осмотр после сильных гроз.
Таблица 5. Из чего складывается стоимость
| Статья затрат | От чего зависит |
|---|---|
| Молниеприёмник / мачта | Высота, тип кровли |
| Токоотводы и крепёж | Число спусков, материал фасада |
| Заземлитель | Тип грунта, требуемые параметры |
| УЗИП | Схема электроснабжения, состав щита |
| Монтажные работы | Высота, доступ к кровле, объём |
Точную стоимость определяют после подбора системы и расчёта.
Как выбрать молниезащиту для дома: чек-лист из 7 вопросов
1. Какая кровля? Металлическая, мягкая, фальцевая или черепичная?
2. Из чего стены? Газобетон, кирпич, дерево или монолит?
3. Есть ли рядом высокие объекты? Деревья, столбы, мачты?
4. Что ещё на участке? Баня, гараж, беседка, бассейн, солнечные панели?
5. Какой грунт? Песок, глина, влажный или сухой?
6. Сколько фаз в щитке? От схемы сети зависит выбор УЗИП.
7. Нужен ли протокол измерений? Уточните требования к сдаче работ.
Выберите свой объект — подробный разбор внутри
Дом из газобетона, кирпича и монолита
Почему комплекты выгодно брать у производителя
TERRAZN производит элементы молниезащиты и заземления. Можно подобрать комплект под конкретную кровлю, фасад и грунт, получить спецификацию и заказать поставку компонентов.
Выберите свой объект — подробный разбор внутри
Молниезащита коттеджа, дачи или бани — это разные задачи с разным крепежом и схемами. Мы сделали отдельные разборы под каждый тип построек:

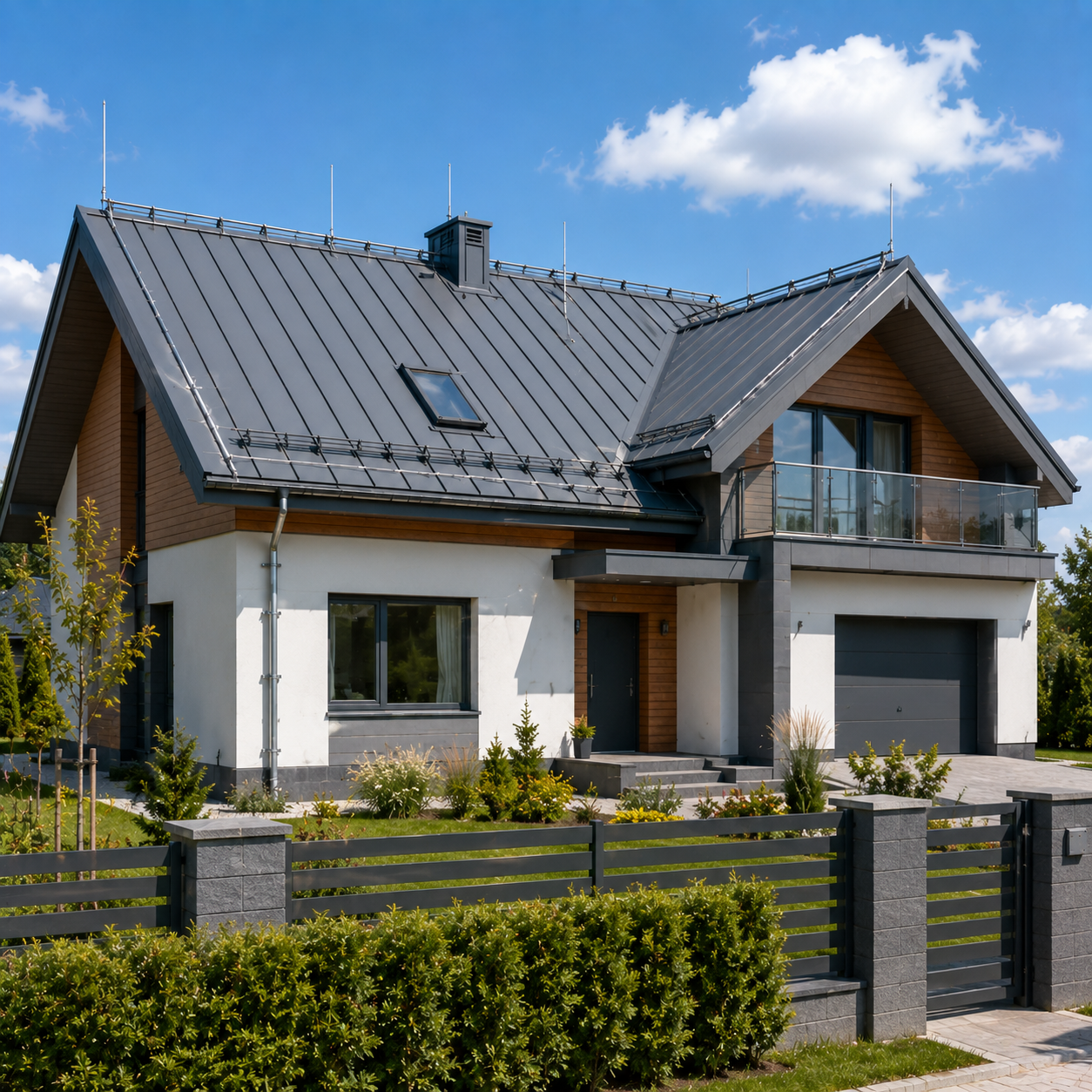

- Молниезащита дома из газобетона, кирпича и монолита
- Молниезащита металлической кровли
- Молниезащита деревянного дома и сруба
- Заземление бани и сауны
- Молниезащита дачи и садового дома
- Заземление гаража, хозблока и мастерской
- Заземление бассейна и молниезащита беседки

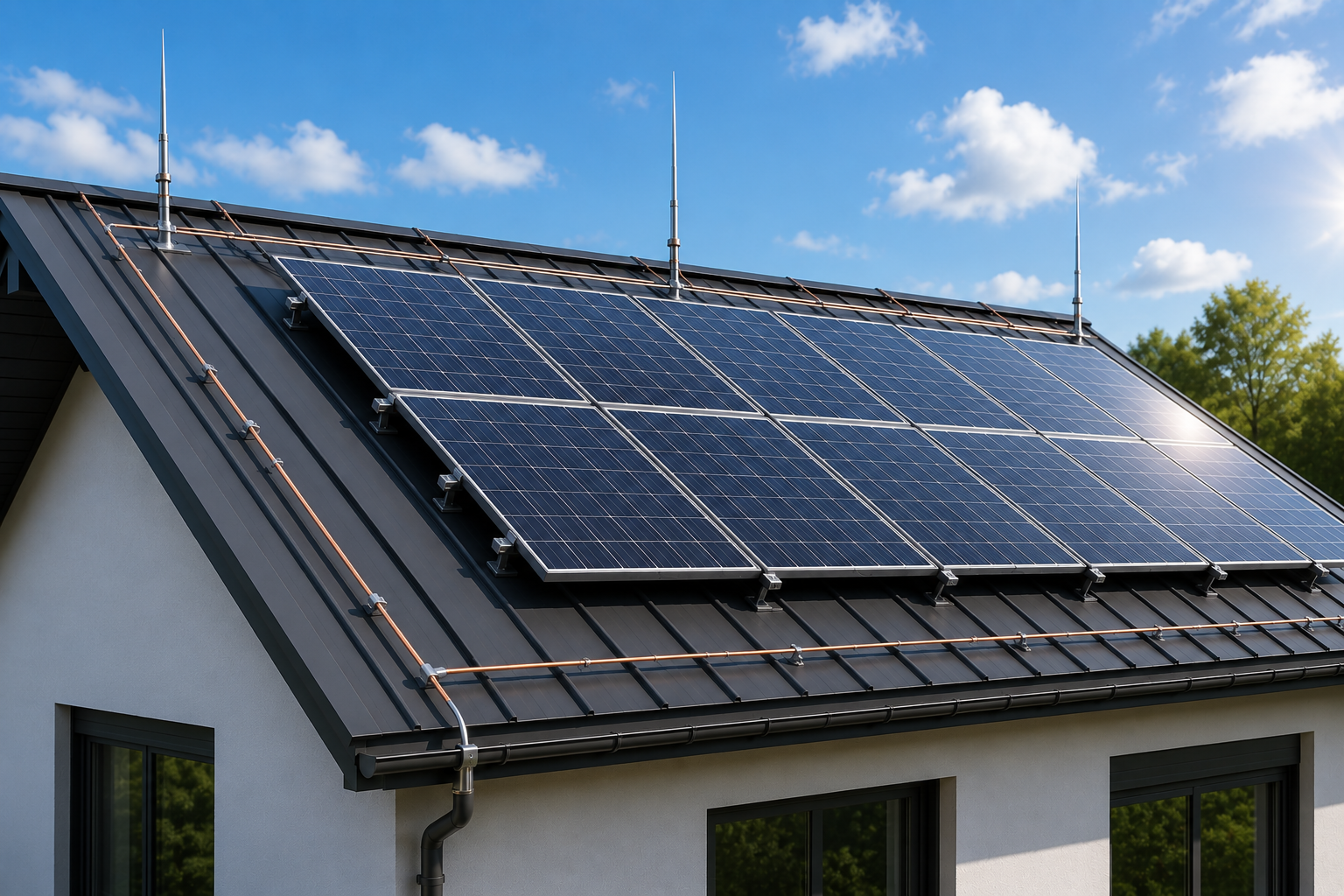

- Молниезащита солнечных панелей
Почему комплекты молниезащиты выгодно брать у производителя
Мы — не магазин и не посредник со склада. Мы — завод, который сам производит молниезащиту и заземление. Контролируем металл, покрытия и геометрию изделий; комплектуем системы под кровлю, стены и грунт; выполняем расчёты и поставляем изделия с документацией. Доставка по всей России.
FAQ: защита дома от удара молнии — частые вопросы
1. Чем громоотвод отличается от молниезащиты?
Громоотвод — внешняя часть системы. Полная молниезащита также включает меры внутренней защиты от перенапряжений.
2. Нужна ли молниезащита, если рядом высокое дерево?
Дерево не является рассчитанным молниеотводом и не гарантирует защиту здания.
3. Можно собрать громоотвод своими руками?
Ошибки в сечениях, соединениях и трассировке опасны. Проектирование и проверку следует поручить специалистам.
4. Сколько служит молниезащита и нужен ли уход?
Срок службы зависит от материалов и условий эксплуатации. Нужны периодические осмотры и предусмотренные проверки.
5. Что важнее: молниеотвод или УЗИП?
Они решают разные задачи и должны применяться согласованно.
