Молнии всё равно, из чего построен ваш дом. А вот монтажнику — нет: токоотвод спускается именно по фасаду, и от материала стен зависит, чем его крепить, как обойти окна и что станет с отделкой через десять лет. Газобетон крошится, облицовочный кирпич колется, штукатурка «мокрого фасада» трескается, а у вентфасада свои правила крепления.

И вторая половина истории — заземление. У дома из бетона и блоков есть скрытый козырь: железобетонный фундамент, который может работать как естественный заземлитель здания. Но пользоваться им нужно по правилам — иначе получится «заземление, которое есть на бумаге».

Ниже — разбор обеих частей: крепёж под каждый материал стен и контур заземления частного дома с реальными нормами и расчётом. От завода, который всё это производит.

Молниезащита дома из газобетона отличается от молниезащиты кирпичного дома только двумя вещами: чем крепится токоотвод и как устроен заземлитель. Молниеприёмник, принцип работы, УЗИП — везде одинаковые.

Зато цена ошибки на фасаде ощутимая. Проводник, закрепленный дюбелем «не для того материала», через пару сезонов разбалтывается и в худший момент — в момент удара — вылететь из крепления под воздействием резких температурных расширений и электромагнитного импульса. Дешёвый крепёж в газобетон расшатывается от терморасширения. Неправильное крепление на штукатурке трескает отделку и открывает дорогу воде.

Таблица 1. Материал стен и его «капризы» при монтаже молниезащиты

Вывод простой: комплект молниезащиты для бетонного фасада и для газобетона — это не одна и та же корзина деталей. Различия начинаются с держателей и заканчиваются схемой заземления.

Токоотвод — «рабочая лошадь» системы: по нему ток в десятки тысяч ампер и миллионы вольт уходит вниз за микросекунды. Три правила трассы, которые нарушают чаще всего:

Вниз — коротко и вертикально. Никаких петель вокруг окон и «красивых» диагоналей. Каждый лишний изгиб — точка, где ток «не хочет» идти.

Вдали от входных зон. Проводник не ведут над крыльцом и не прижимают к оконным откосам.

Шаг держателей — стабильный. Ориентир для фасадного проводника — каждые 1–1,5 м: чтобы не провисал, не бился о стену на ветру и равномерно распределял нагрузку.

Целостность “трассы” от молниеприемника до заземлителя, чем меньше соединений - тем надежнее.

Сама деталь, которая всё это держит, — держатель токоотвода фасадный. Кажется, что это «скобка за копейки», но именно держатель проводника молниезащиты определяет, проживёт ли фасад рядом с системой десять, двадцать и более лет без трещин и ржавых потёков.

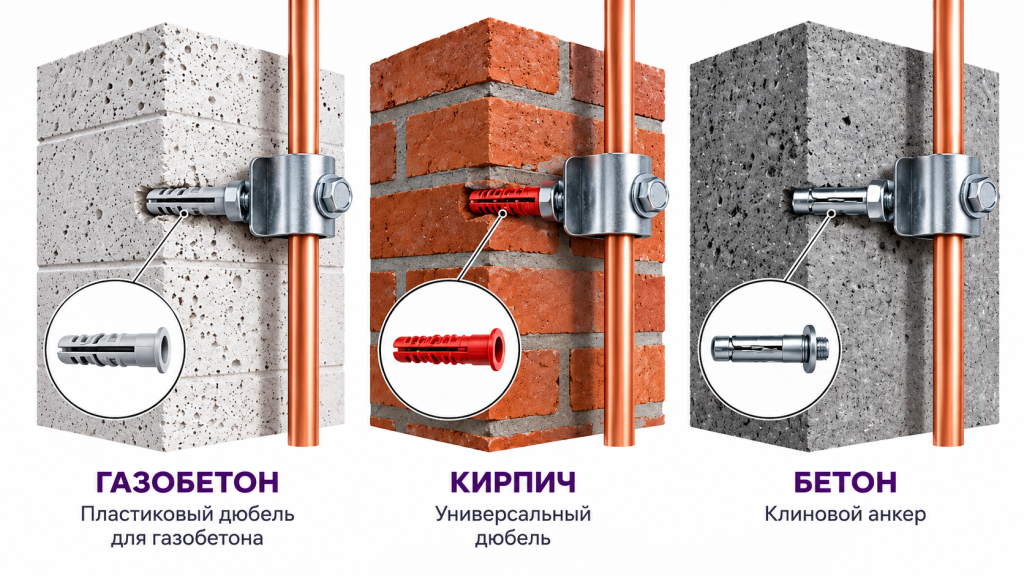

Таблица 2. Какой держатель на какое основание

Мы производим крепёж исходя из заявленных параметров объекта на своём заводе — и можем честно сказать, чем спиральный дюбель в газобетоне отличается от «универсального» из соседнего магазина: ресурсом под нагрузкой и в циклах замерзания.

Мокрый фасад — штукатурка плюс утеплитель поверх несущей стены. Крепить держатель «в штукатурку» нельзя: она не несущая. Правильная схема — длинная гильза держателя проходит слой утеплителя, а анкер садится в блок или бетон. Прижимная площадка при этом широкая, чтобы не давить точечно.

Вентилируемый фасад — каркас, зазор, облицовка. В облицовку сверлиться вообще нельзя. Два рабочих варианта: кронштейн на вертикальную направляющую каркаса (она металлическая — заодно улучшает контакт) либо дистанционный держатель, который проходит мимо облицовки к несущей стене.

Со стенами разобрались, поднимаемся на крышу. Для домов из кирпича, блоков и монолита типичны два сценария:

Скатная кровля. Чаще всего достаточно стержневых молниеприёмников на коньке, у вентиляционных труб и дымоходов. Прежде чем установить молниеприемники нужно произвести расчеты зон защиты, и исходя из полученных расчетов уже определить высоту молниеприемников и место их установки. Так же можно применить тросовую молниезащиту, натянув трос над (вдоль) конька здания. Подставка под стержень крепится к коньковому брусу или через держатель под конкретную кровлю — крепление молниезащиты к кровле без протечек делается за счёт кронштейнов, которые ставятся под волну профиля или в конёк, а не «как получится».

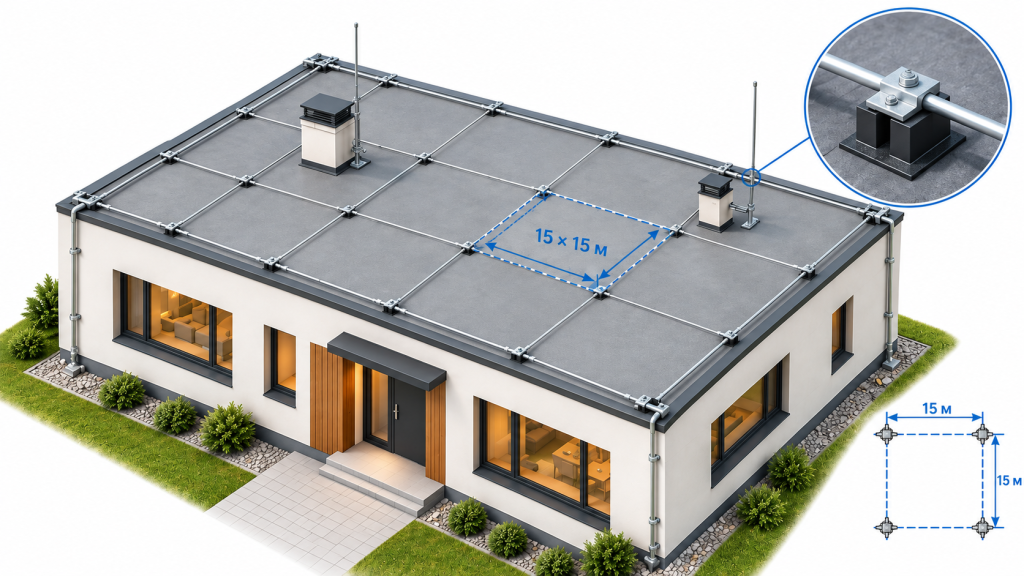

Плоская кровля коттеджа. Здесь рабочее решение — молниеприёмная сетка на кровле: проводник укладывается по поверхности с ячейкой, размер которой зависит от уровня защиты (для частного дома с уровнем III — ориентир 15×15 м). Молниезащитная сетка на крышу связывается со всеми токоотводами, а на мембранной кровле крепится держателями без сверления — клеевые или балластные, чтобы не пробивать мембрану.

Ключевое правило для обоих сценариев: всё металлическое, что возвышается над кровлей (трубы, антенны, вентиляционные шахты), должно попасть в зону защиты или быть соединено с системой. Именно «забытая» антенна чаще всего и становится точкой удара.

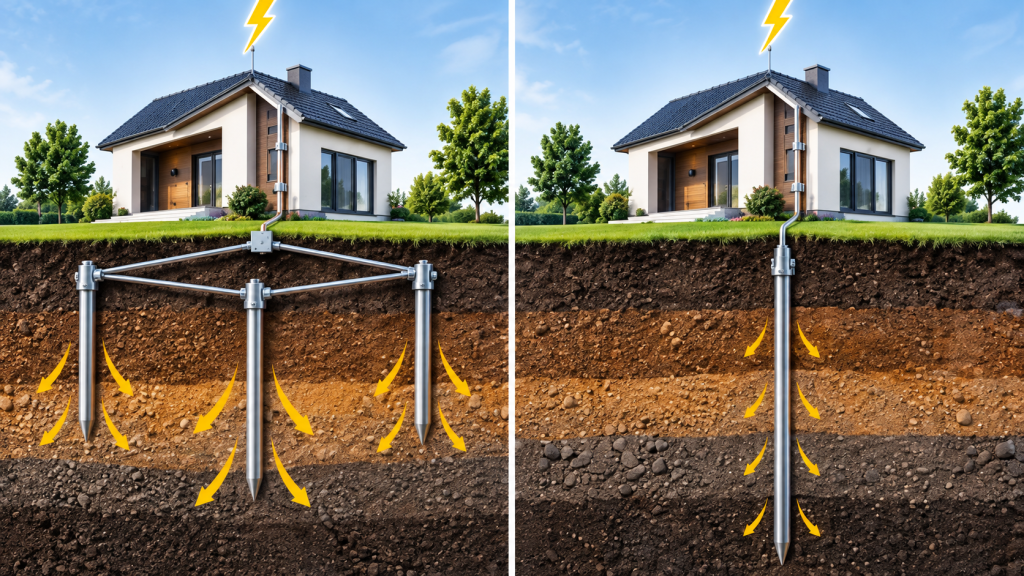

Теперь «слив» — то, что принимает ток и рассеивает его в грунте. Здесь у владельца дома из блоков или монолита больше свободы, чем кажется. Рабочих схем четыре:

Контур заземление с заостением арт.21901-TD-TZ Классика: три вертикальных штыря по вершинам треугольника, соединённые полосой. Проверено десятилетиями, удобно, если рядом с домом есть свободный пятачок земли. (артикул такой то , у нас есть готовый комплект)

Модульно-штыревое заземление. Один «ствол»: штыри наращиваются и забиваются на глубину 3–15 м. Это глубинное заземление для дома работает даже там, где верхние слои — песок или промерзающий грунт: глубже — стабильнее сопротивление круглый год. Плюс минимум земляных работ: одна скважина вместо траншеи.

Фундаментный заземлитель. Арматура железобетонного фундамента — потенциально отличный естественный заземлитель здания. Но: использовать его как основной можно, только если он был предусмотрен проектом — с приваренными соединениями и выпусками, к которым можно подключиться. Если арматура лежит «как уложили» и выпусков нет — считаем, что естественного заземлителя у дома нет, и ставим искусственный. Проверяется это не на глаз, а замером.

Поверхностная полоса. Горизонтальный проводник в траншее по периметру. Самый дешёвый, но чувствителен к сезону: работает хуже всего именно зимой и в засуху — когда сопротивление грунта максимальное.

Таблица 3. Сравнение заземлителей для частного дома

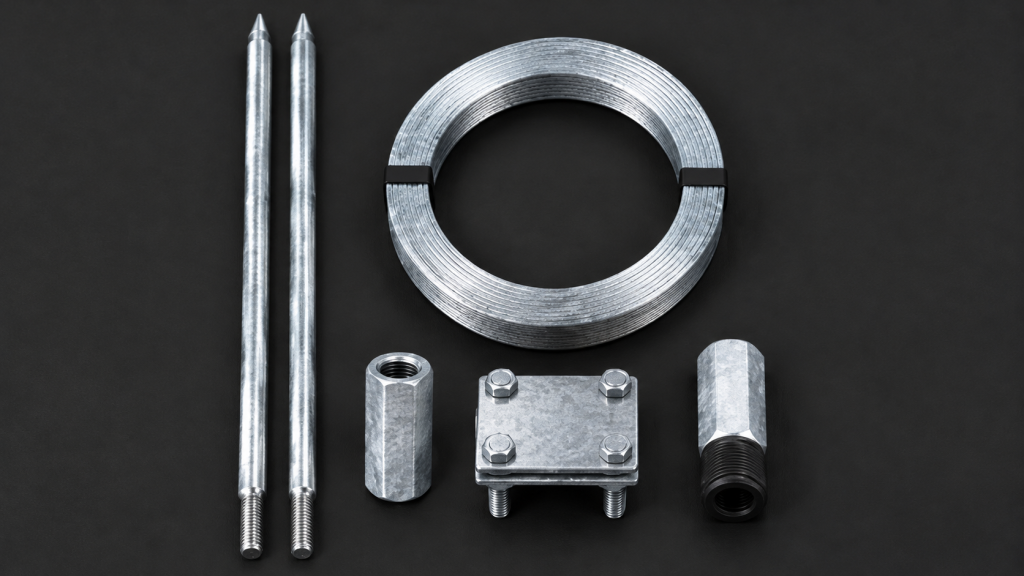

Стандартный наш ответ для дома — оцинкованное заземление с толщино покрытия 70-80 мкм (срок службы до 30-50 лет), омеднённое заземление с толщиной покрытия от 250 мкм (срок службы до 40-70 лет), тогда как чёрный уголок «от соседа» заметно тоньше уже через 5–7 лет выйдет из “строя”. По деньгам разница есть? Ответ : Да. А по сроку службы? Ответ : Колосальная!

Сопротивление заземления частного дома зависит в первую очередь от грунта. Ориентиры удельного сопротивления ρ: глина ≈ 50 Ом·м, суглинок ≈ 100 Ом·м, песок ≈ 500 Ом·м — и это ещё мягкие цифры, зимой и в засуху они растут.

Сопротивление одного вертикального стержня считается по формуле:

R₁ ≈ (ρ / 2πL) · [ln(2L/d) + ½·ln((4t + L)/(4t − L))]

где L — длина стержня, d — его диаметр, t — заглубление центра стержня от поверхности.

Пример: суглинок (ρ = 100 Ом·м), стержень L = 6 м, d = 0,016 м, верх на глубине 0,5 м → t = 3,5 м.

R₁ ≈ (100 / 37,7) · [ln(750) + ½·ln(2,5)] ≈ 2,65 · (6,62 + 0,46) ≈ 19 Ом

вводим коэффициент сезонности ≈ 1,5 → до ~28 Ом в худший сезон.

Наглядно: один шестиметровый стержень в суглинке — на грани нормы. Отсюда два вывода, которые мы закладываем в каждый проект: штыри ставим с запасом (2–3 в контуре или ствол на 9–12 м), а итогом работы считаем не «закопали», а протокол замера сопротивления заземления.

Самый запутанный вопрос для владельца — потому что в нормативах «сидят» разные величины под разные задачи. Раскладываем по полочкам:

Таблица 4. Кто есть кто в нормативах (система TN, 380/220 В)

Как это читать по-человечески. Норма сопротивления заземления 30 Ом — это про повторное заземление на вводе: при нём система защитного отключения работает, как задумано. Норма 4 Ом — про источник, к вашему контуру прямого отношения не имеет. А мы проектируем контур с целевым сопротивлением до 10 Ом и измеряем фактическое — потому что 19 Ом «по расчёту» в августе могут превратиться в 30 Ом в феврале. Запас — не маркетинг, а свойство грунта.

В большинство частных домов приходит старая добрая схема TN-C-S: от линии идёт совмещённый проводник PEN, который на вводе делится на ноль N и защитный PE. Две детали этой схемы обязательны к пониманию:

Повторное заземление на вводе в дом. PEN делится на PE и N после точки повторного заземления, не до. Зачем оно нужно: если на линии отгорает PEN (а это случается), без повторного заземления фаза через приборы «гуляет» по дому — на корпусах появляется опасное напряжение. С повторным заземлением ток уходит в землю, а УЗО и автоматика видят проблему и отключают линию.

Главная заземляющая шина (ГЗШ). Это узел во вводном щитке или рядом с ним, куда сходятся: PE-проводник, нулевой рабочий проводник, заземлитель от контура и заземление от УЗИП. ГЗШ — «центральный вокзал» всей электрики дома, и именно через неё молниезащита и заземление становятся единой системой, а не двумя независимыми конструкциями.

Практический вывод: когда мы монтируем контур у дома из блоко, мы не «заземляем громоотвод куда-нибудь», а подключаем токоотвод к общему заземляющему устройству через испытательный зажим — с возможностью замера и отсоединения для проверки. Это требование грамотной практики, и оно же упрощает ежегодные измерения.

Заземление частного дома своими руками — задача реальная: копать, забивать и обвязывать полосу сможет и непрофессионал. Вопрос не в «можно ли», а в двух вещах: сечение и соединения должны соответствовать нагрузке, а результат — проверен замером. Ошибка в грунте стоит недорого, ошибка в сечении проводника — нет.

Таблица 5. Самосбор из чёрного металла vs комплект заземления с завода

Сварной стык чёрного металла, закопанный в землю, — самое недолговечное место самодельного контура: краска внутри шва не работает, коррозия съедает соединение изнутри. В модульно-штыревой системе стыки — это зажимы из оцинковки, латуни и нержавейки, рассчитанные на удары при заглублении.

Схема та же, что и на всём сайте: сначала расчёт, потом металл, потом монтаж.

Осмотр и расчёт. Материал стен, тип кровли, грунт, наличие выпусков арматуры фундамента. На выходе — проект молниезащиты со схемой трассы токоотводов, сетки или стержней и спецификацией заземлителя.

Комплект с завода. Держатели подобраны под ваш материал стен — это тот случай, когда «универсальный» крепёж просто не работает.

Монтаж за 1–2 дня. Сверление по технологии каждого материала, крепление токоотвода на фасаде без трещин в отделке, кровля — без протечек.

Замер и протокол. Фактическое сопротивление заземления — цифрой, с документом.

Обслуживание. Периодический осмотр соединений, повторные замеры, испытание молниезащиты.

Монтаж молниезащиты частного дома по цене зависит от этажности, материала фасада и грунта — но комплект от производителя всегда экономичнее, чем сбор той же спецификации в рознице. Точную цифру показывает подбор за 2 минуты.

[Получить расчёт под мой материал стен]

Дюбель «для всего» в газобетоне. Расшатывается за пару сезонов — нужен спиральный или химанкер.

Крепёж в штукатурку мокрого фасада. Отвалится вместе с отделкой — опора только в несущей стене.

Сверление облицовки вентфасада. Ломает внешний слой и вентзазор — крепимся к каркасу.

Контур «на глаз» без замера. Пока не измерили — заземления не существует, есть металлическая конструкция в земле.

Громоотвод отдельно от электрики дома. Токоотвод без связи с ГЗШ и УЗИП защищает стены, но не технику и людей.

Молниезащита металлической кровли — металлочерепица и профнастил: отдельные правила заземления крыши → [/kottedzh-metallicheskaya-krovlya/]

Молниезащита деревянного дома и сруба — если часть построек на участке деревянная → [/derevyannyy-dom/]

УЗИП для частного дома — как выбрать устройство защиты от импульсных перенапряжений в щиток → [/uzip/]

Вернуться в раздел «Частный сектор» — все типы построек на одной странице → [/primenenie/chastnyy-sektor/]

1. Чем крепить токоотвод к газобетону?

Только держателями, рассчитанными на пористые бетоны: со спиральными дюбелями или под химанкер. Обычный распорный дюбель в газобетоне держит до первого цикла «замёрзло—оттаяло», потом проворачивается.

2. Можно ли вести токоотвод по мокрому фасаду?

Можно — если держатели опираются на несущую стену сквозь слой утеплителя, а прижимная площадка широкая. Кр
