Молниезащита для частного дома и дачи
Ток молнии — десятки и сотни тысяч ампер, а в канале разряда температура достигает около 30 000 °C: почти в пять раз горячее поверхности Солнца. Дом, в который бьёт молния, «принимает» удар молча: короткая вспышка, раскат грома — и дальше разборки с кровлей, проводкой и пожаром.
Хорошая новость: защита дома от молнии — это не магия и не экзотика. Это система из трёх понятных элементов, которую рассчитывают по нормативам.
Ниже — всё, что нужно знать владельцу: нужна ли молниезащита частному дому, как она устроена, как рассчитывается и сколько стоит.
Подберём комплект под ваш дом
Учитываем тип кровли, материал стен, размеры здания и особенности грунта.
Подобрать готовый комплект →Нужна ли молниезащита частному дому?
Самый частый аргумент против: молния бьёт в конкретный дом раз в сто лет. Зачем тратиться?
Но здесь важно учитывать три обстоятельства.
- Вероятность зависит от расположения. Невысокий дом в низине и высокий коттедж на открытой местности имеют разные риски.
- Молния не обязательно должна попасть в дом. Разряд в дерево, столб или землю поблизости способен вызвать перенапряжение в электросети.
- Стоимость последствий может быть значительно выше стоимости защиты. Повреждение кровли, пожар и выход из строя оборудования требуют серьёзных расходов.
Расчёт вероятности удара молнии
В исходном материале приведена формула оценки количества ударов молнии в год:
Где S — ширина дома, L — длина, H — высота здания, n — средняя плотность ударов молнии на квадратный километр в год.
| Объект | Габариты | Ударов в год | Средний интервал |
|---|---|---|---|
| Дачный домик | 6 × 6 м, высота 5 м | ≈ 0,004 | ≈ 250 лет |
| Типовой дом | 10 × 12 м, высота 8 м | ≈ 0,010 | ≈ 95 лет |
| Коттедж с мачтой | 12 × 15 м, высота 15 м | ≈ 0,03 | ≈ 30 лет |
Примечание: значения из исходного материала ориентировочные; формулу и числовые примеры необходимо проверить перед публикацией.
Из чего состоит система молниезащиты дома
Молниезащиту можно сравнить с водостоком: разряду создают предусмотренный проектом путь для отвода тока в землю.
1. Молниеприёмник

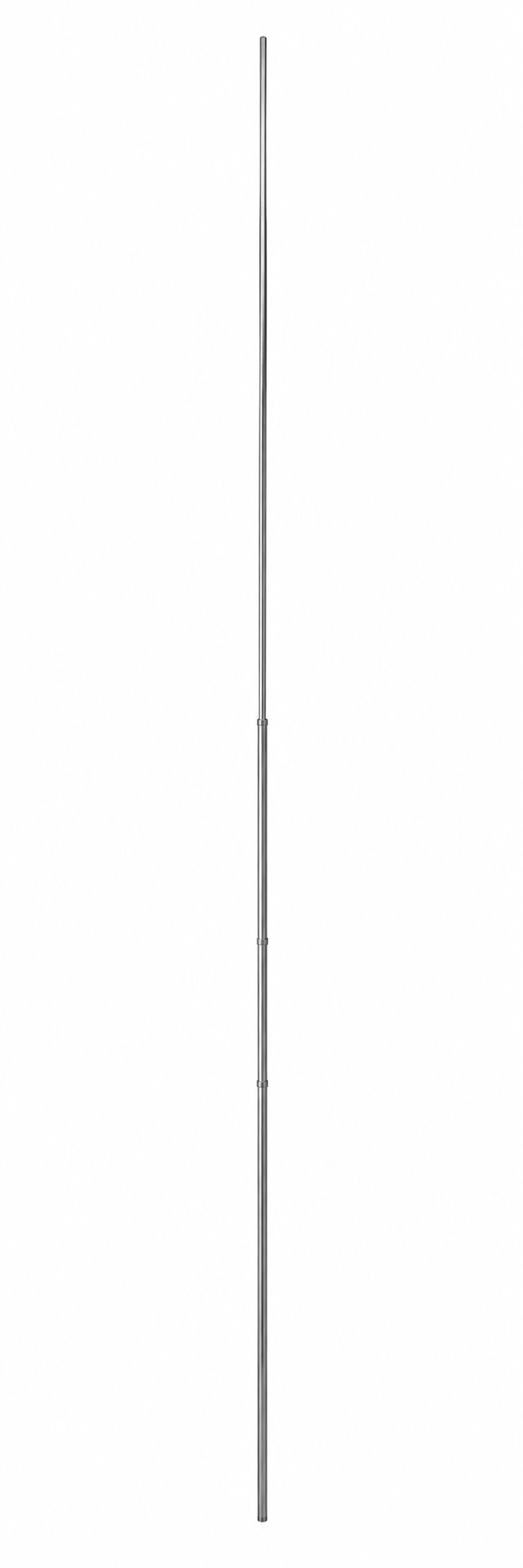

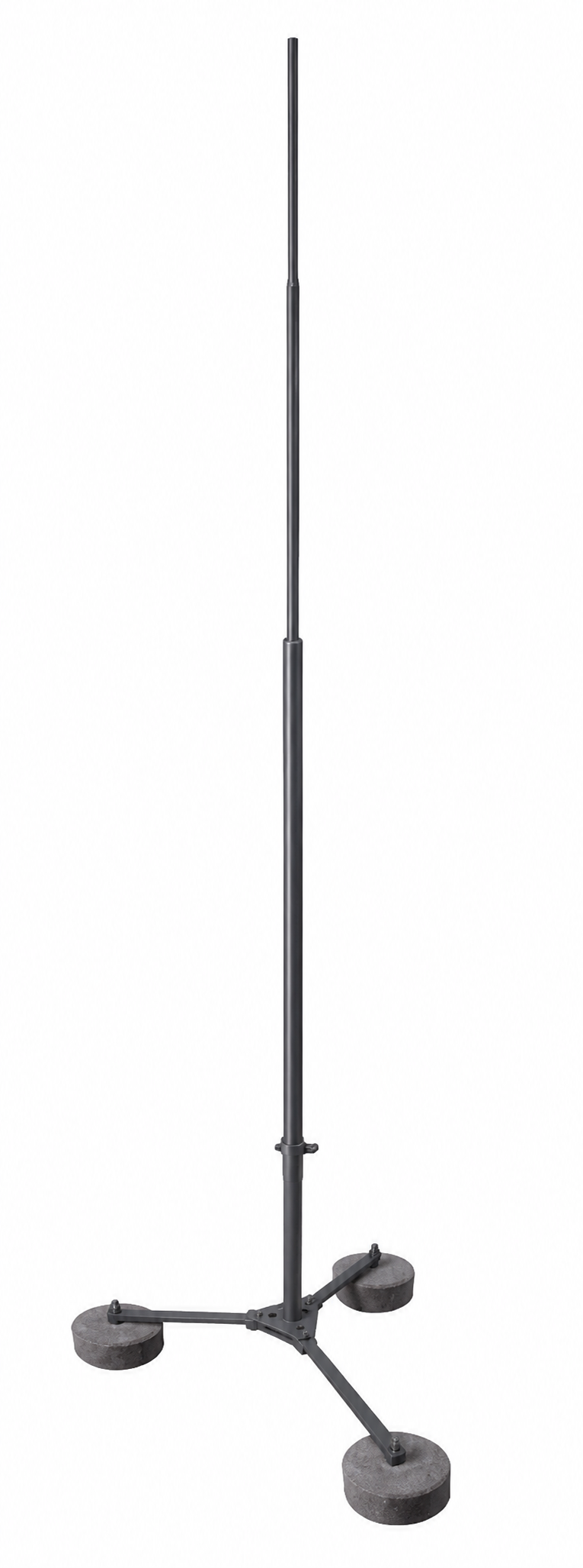

Устанавливается на кровле или отдельной мачте и предназначен для перехвата разряда. Используются стержневые молниеприёмники, тросы и молниеприёмная сетка.
2. Токоотвод
Соединяет молниеприёмник с заземляющим устройством. Его прокладывают по рассчитанной трассе с надёжными соединениями и креплениями.
3. Заземлитель
Обеспечивает отвод и распределение тока в грунте. В зависимости от условий применяют модульно-штыревые электроды или другие конструкции заземляющего устройства.
| Элемент | Назначение | Продукция TERRAZN |
|---|---|---|
| Молниеприёмник | Перехват разряда | Стержни, мачты, сетка |

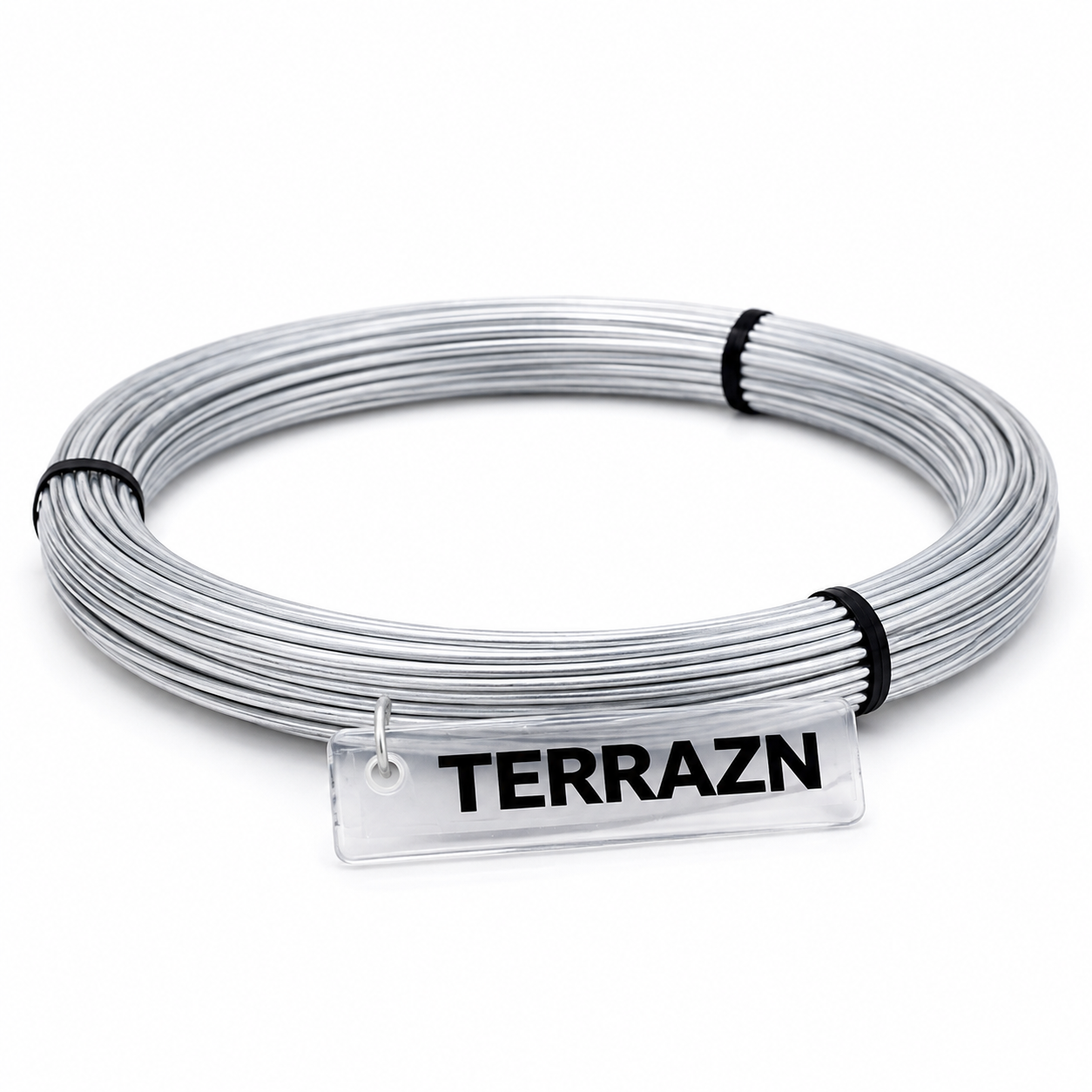

| Токоотвод | Отвод тока | Оцинкованные проводники |
| Заземлитель | Распределение тока в грунте | Электроды, полосы, комплекты |

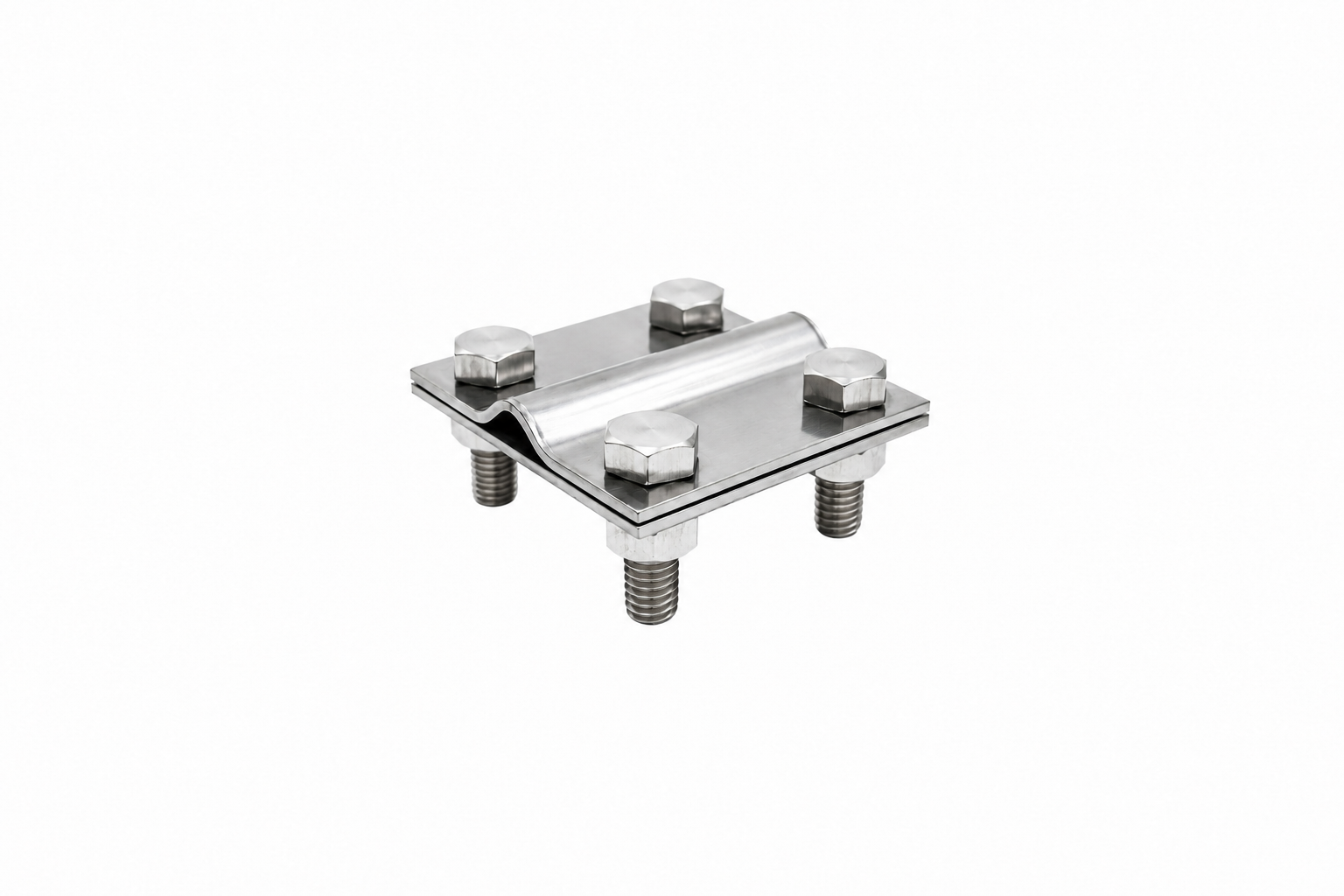

| Крепёж | Фиксация элементов | Держатели, зажимы, кронштейны |
Особое внимание уделяется крепежу. Его выбирают под конкретное кровельное покрытие, чтобы обеспечить надёжную фиксацию и не нарушить гидроизоляцию.
Внешняя и внутренняя молниезащита частного дома
Молниеотвод на крыше — только одна часть комплексной системы.
Внешняя молниезащита
Включает молниеприёмники, токоотводы и заземляющее устройство. Предназначена для защиты здания от последствий прямого удара молнии.
Внутренняя молниезащита

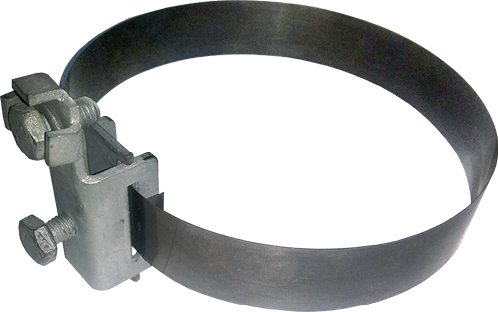

Включает устройства защиты от импульсных перенапряжений (УЗИП), систему уравнивания потенциалов и согласованное заземление.
| Характеристика | Внешняя | Внутренняя |
|---|---|---|
| Элементы | Молниеприёмник, токоотвод, заземлитель | УЗИП, уравнивание потенциалов |
| Основная задача | Защита конструкций при прямом ударе | Ограничение перенапряжений |
| Расположение | Кровля, фасад, грунт | Электрощиты и инженерные системы |
Токоотводы по кровле и фасаду
Токоотвод начинается от молниеприёмника. Проводник прокладывают по предусмотренному проектом маршруту, избегая ненужных петель и резких изгибов.
Крепление на разных кровлях

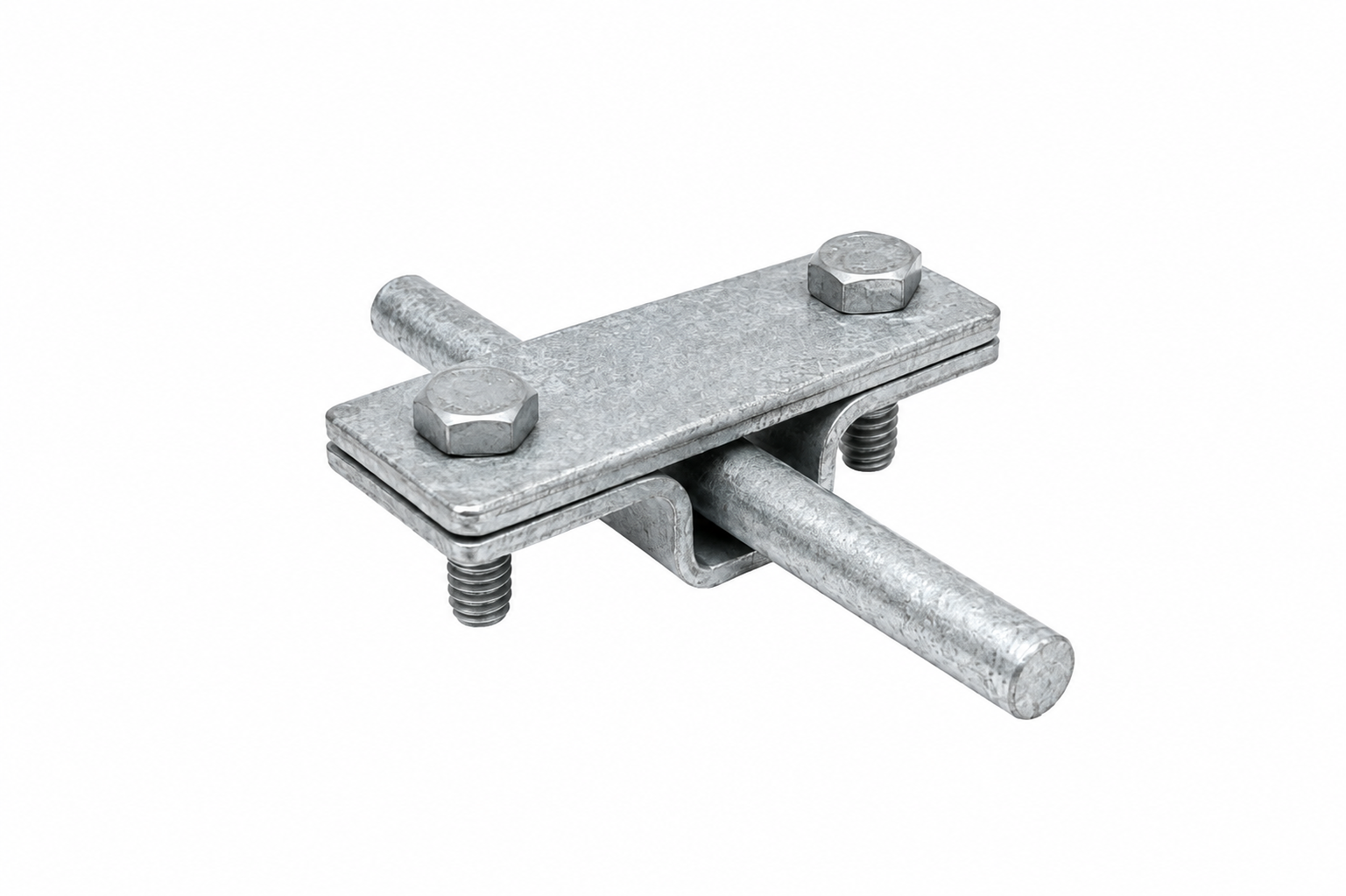

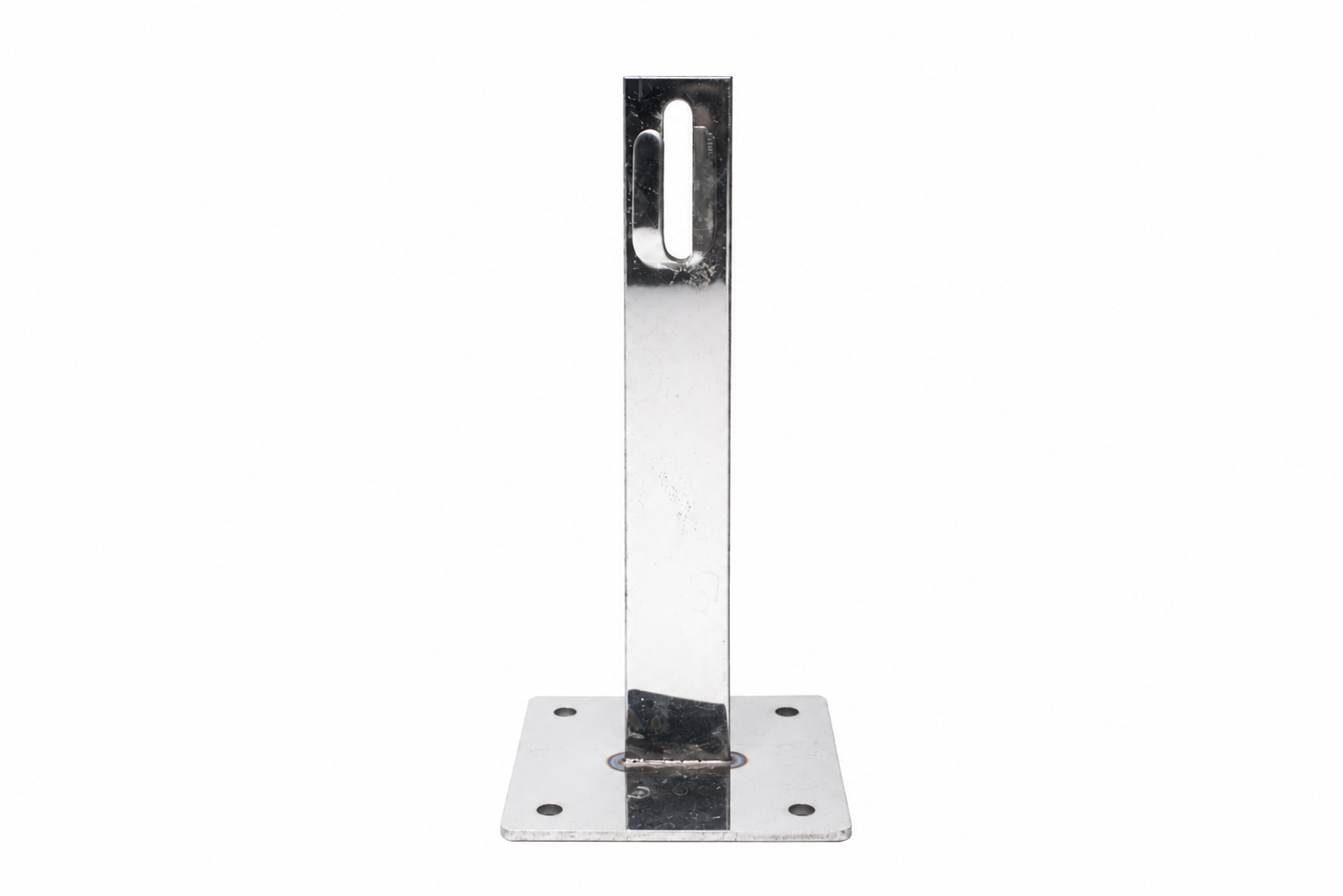

- Фальцевая кровля: специальные зажимные держатели.
- Металлочерепица: крепления под профиль покрытия.
- Мягкая кровля: совместимые опоры и держатели.

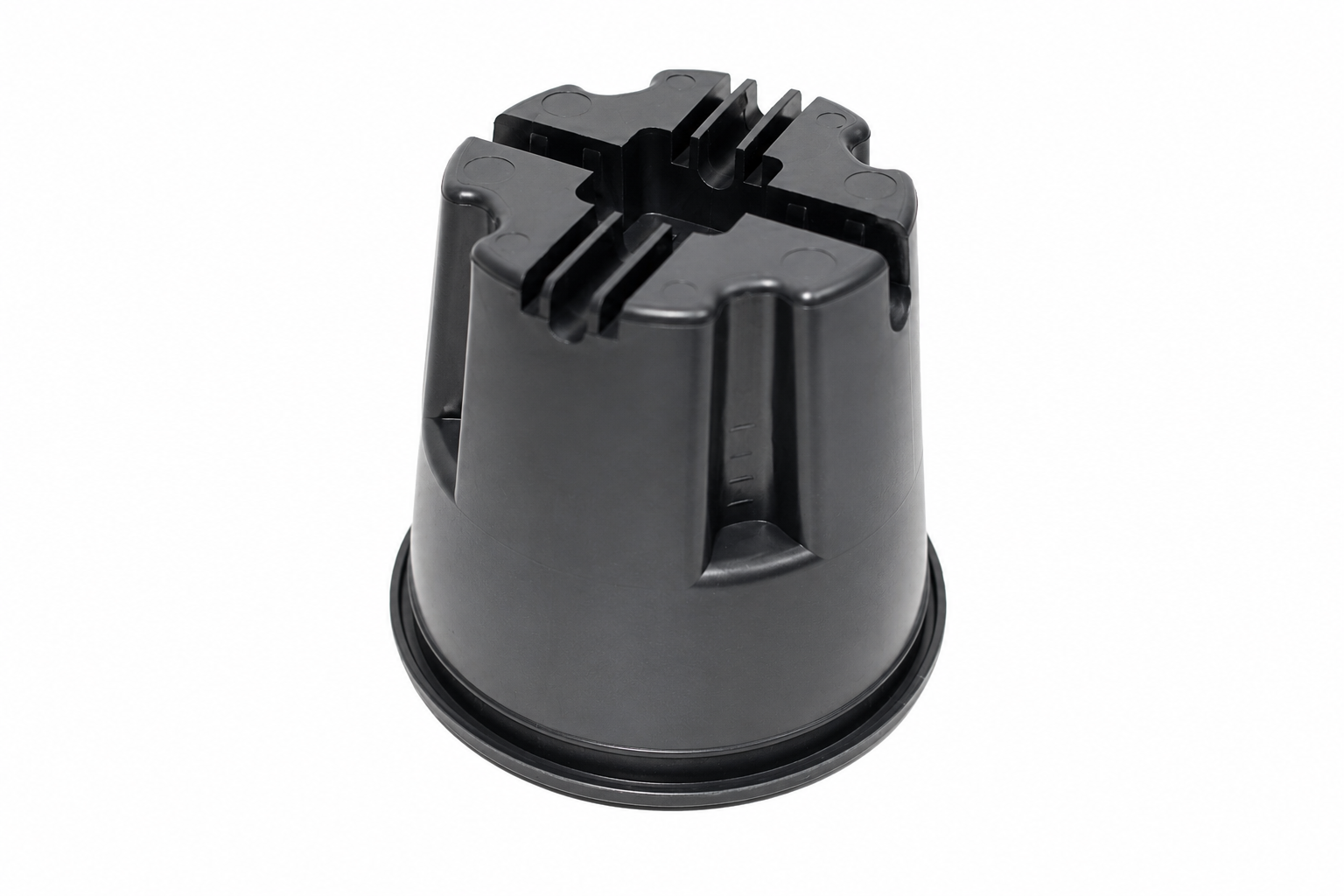

- Плоская мембранная кровля: подходящие балластные или клеевые опоры.
Токоотвод вдоль водосточной трубы

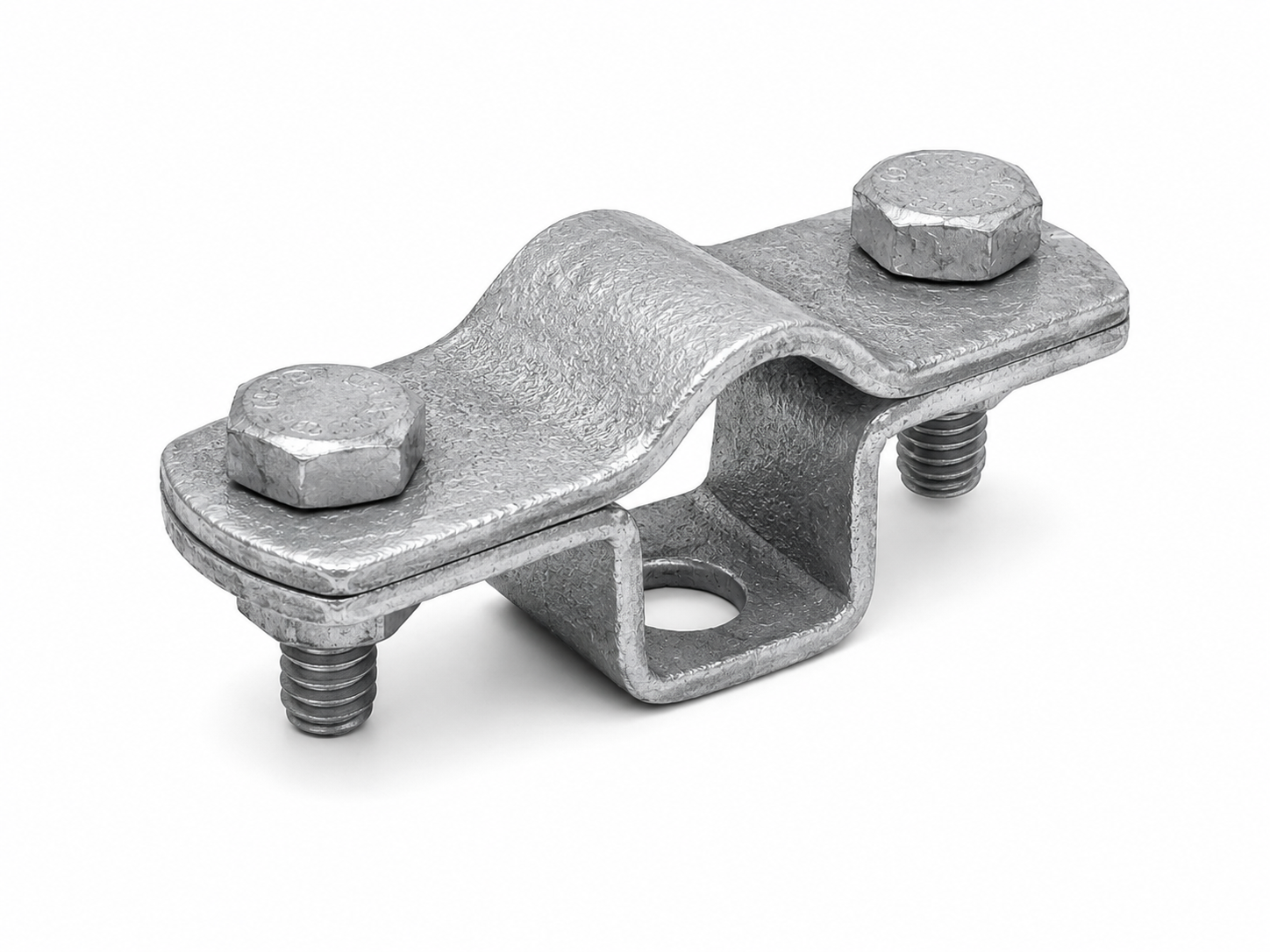

Проводник можно расположить вдоль водостока, используя специальные держатели. При этом сама пластиковая труба не является токоотводом.
В нижней части предусматривают доступное соединение для проведения необходимых проверок.
Токоотвод в водоотводной цепи
Возможность использования оцинкованного стального троса совместно с декоративной водоотводной цепью определяется проектом. Проводник должен соответствовать требованиям по сечению, материалу и электрической непрерывности.
Такой вариант требует особого внимания к безопасности и не должен размещаться в доступных для прикосновения зонах без предусмотренных мер защиты.
Активная или пассивная молниезащита
Пассивная молниезащита
Применяет традиционные металлические молниеприёмники: стержни, тросы и сетку. Зоны защиты рассчитываются по выбранным нормативным методикам.
Активная молниезащита
Использует молниеприёмники с устройством ранней стримерной эмиссии. Для таких систем применяются отдельные методы оценки зон защиты и требования соответствующих стандартов.
Категории и уровни молниезащиты частного дома
Уровень защиты определяют на основании нормативных требований и оценки рисков.
| Уровень | Надёжность перехвата | Примеры объектов из исходного материала |
|---|---|---|
| I | 0,98 | Объекты повышенной опасности |
| II | 0,95 | Склады ГСМ, объекты с повышенными требованиями |
| III | 0,90 | Частные дома и коттеджи |
| IV | 0,80 | Отдельные хозяйственные постройки |
Для частного дома часто рассматривают III уровень, однако его нельзя назначать только по типу здания: необходима проверка требований и оценка рисков.
Расчёт молниезащиты частного дома
Молниеприёмник должен формировать рассчитанную зону защиты, охватывающую необходимые части здания: кровлю, трубы, выступающие элементы и другие конструкции.
Пример расчёта зоны защиты стержневого молниеотвода
В исходном документе приведены следующие формулы:
r₀ = 1,25 × h
rₓ = r₀ × (h₀ − hₓ) / h₀
Здесь h — высота молниеотвода, h₀ — высота расчётного конуса, r₀ — радиус основания, rₓ — радиус зоны на высоте защищаемой точки.
Пример: дом размером 10 × 12 м, высота конька 6 м, общая высота молниеотвода 10 м.
- h₀ = 9,2 м.
- r₀ = 12,5 м.
- rₓ на высоте 6 м ≈ 4,3 м.
При увеличении высоты молниеотвода расчётная зона расширяется. Альтернативой одной высокой мачте могут стать несколько молниеприёмников.
Формулы представлены по исходному материалу и применимы только в рамках соответствующей расчётной методики. Для проектирования требуется проверить её условия и актуальность.
Нужен расчёт для вашего дома?
Подберём конфигурацию системы, составим спецификацию оборудования и рассчитаем стоимость.
Получить расчёт →Молниезащита дома под ключ: монтаж и стоимость
Стоимость зависит от размеров здания, типа кровли, количества токоотводов, характеристик грунта и состава оборудования.
Основные этапы работы
- Подбор и расчёт. Сбор исходных данных, определение конфигурации системы.
- Комплектация. Подбор молниеприёмников, проводников, заземлителей и крепежа.
- Монтаж. Установка элементов на кровле, фасаде и в грунте.
- Проверка. Контроль соединений и необходимые измерения.
- Обслуживание. Периодические осмотры и проверки.
| Статья затрат | От чего зависит стоимость |
|---|---|
| Молниеприёмник или мачта | Высота, тип и конфигурация кровли |
| Токоотводы и крепёж | Количество спусков, материал фасада |
| Заземлитель | Состав грунта, конструкция заземления |
| УЗИП | Тип электросети и параметры защиты |
| Монтажные работы | Высота здания, доступ к кровле, объём работ |
При покупке оборудования непосредственно у производителя можно избежать части посреднических наценок.
Как выбрать молниезащиту для дома: 7 вопросов
- Какое кровельное покрытие используется?
- Из какого материала построены стены?
- Есть ли рядом высокие деревья, мачты или столбы?
- Какие дополнительные постройки расположены на участке?
- Какой тип грунта на участке?
- Однофазная или трёхфазная электросеть?
- Какие документы и протоколы измерений необходимы?
Ответы помогут определить исходные данные для расчёта и подобрать подходящее оборудование.
Молниезащита для разных типов зданий
Для каждого типа постройки применяются свои решения по расположению молниеприёмников, креплению проводников и заземлению.
Почему выгодно покупать молниезащиту у производителя TERRAZN
TERRAZN — производитель элементов молниезащиты и заземления. Мы предлагаем оборудование для частных домов, коммерческих и промышленных объектов.
- Собственное производство. Контроль материалов, геометрии изделий и защитных покрытий.
- Комплексная комплектация. Молниеприёмники, токоотводы, заземлители и крепёж.
- Проектный отдел. Помощь с подбором оборудования и техническими расчётами.
- Документация. Технические характеристики и документы на продукцию.
- Доставка по России. Поставка оборудования для объектов в разных регионах.
Подбор оборудования с учётом особенностей объекта и требований проекта.
Частые вопросы о молниезащите частного дома
Чем громоотвод отличается от молниезащиты?
Громоотвод — часть внешней молниезащиты, предназначенная для перехвата и отвода тока молнии. Комплексная система также предусматривает защиту от перенапряжений и уравнивание потенциалов.
Нужна ли молниезащита, если рядом высокое дерево?
Дерево не является полноценной заменой рассчитанной системы молниезащиты. Его расположение и высоту необходимо учитывать при оценке рисков и проектировании.
Можно ли сделать громоотвод своими руками?
Монтаж требует соблюдения требований к материалам, сечениям проводников, соединениям и заземлению. Ошибки могут привести к опасным последствиям. Рекомендуется использовать проектные решения и привлекать квалифицированных специалистов.
Сколько служит молниезащита?
Срок службы зависит от материалов, защитных покрытий, условий эксплуатации и качества монтажа. Система требует периодического контроля и обслуживания.
Что важнее: молниеотвод или УЗИП?
Оба элемента выполняют разные задачи. Молниеотвод предназначен для защиты от прямого удара, а УЗИП ограничивает импульсные перенапряжения в электрической сети.
